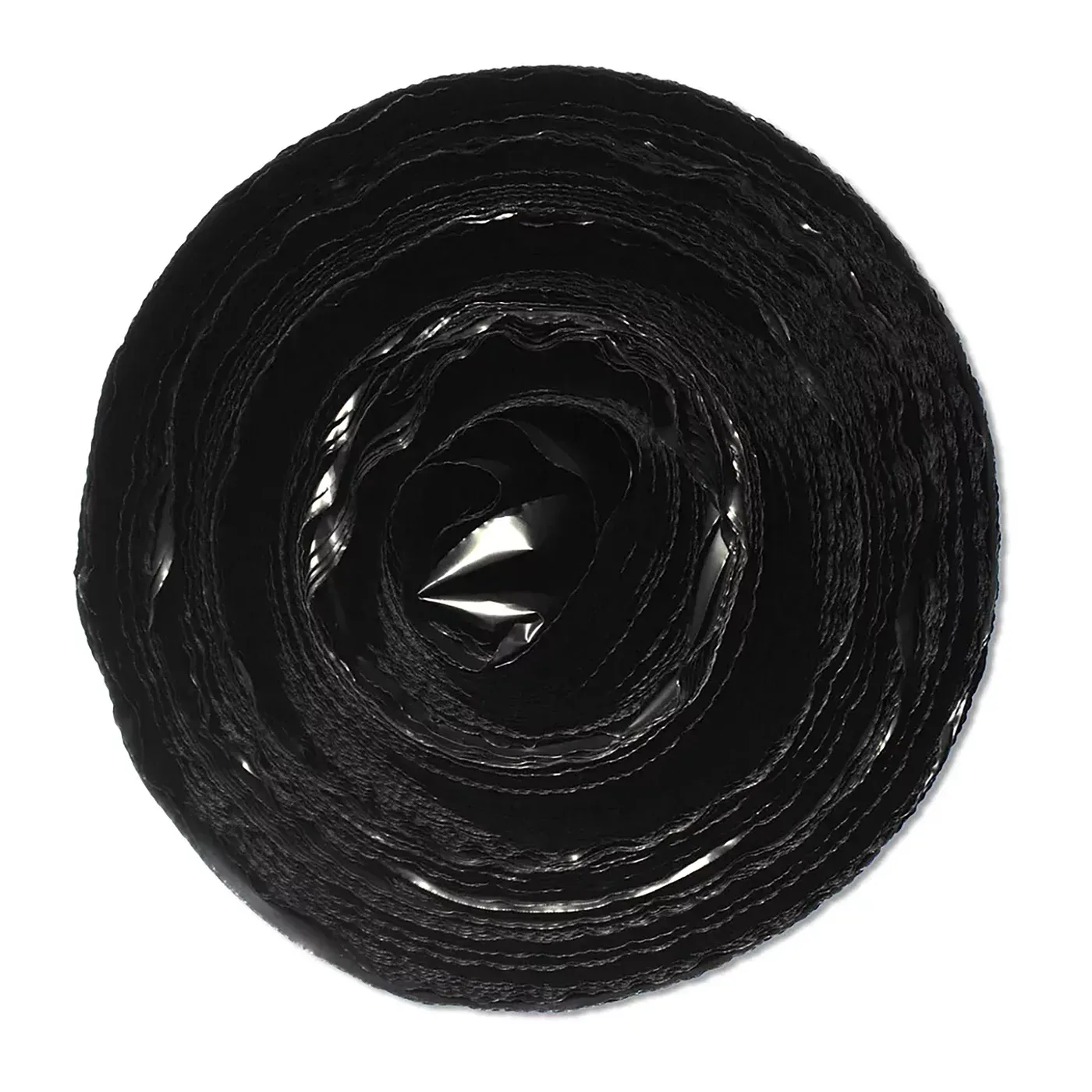

Uzemňovací páska pro Fortelock ESD, XL ESD

Uzemňovací páska je nezbytný prvek podlah z PVC dlažby Fortleck ESD, XL ESD. Doplňuje uzemňující sadu.

Uzemnění

Vhodná instalace systému uzemnění je předpokladem pro všechny podlahy ESD. Systém uzemnění zajišťuje  vodivost instalované podlahy do zemnícího bodu prostřednictvím předem stanovené a řízené cesty.

• Doporučujeme použít uzemňovací sadu do 60 m2 v počtu 2 ks a jednu uzemňovací sadu na každých
  dalších 30 m2.
• Uzemňovací sada obsahuje zástrčku s propojovacím kabelem (2,4 m) a propojovacím nýtem (10,3 mm) v jednom kuse, L-kový kovový zemnící prvek a CU samolepicí pásku (sloužící k přilepení uzemňovacího prvku k uzemňovací pásce).
• Páska (černá, PE/PP) by měla být nominálně široká 70 mm o tloušťce 0,1 mm. Šířka a rozchod se řídí výkonovými standardy.
• Uzemňovací systém je propojen s uzemněním celé budovy a provádí jej kvalifikovaný elektrikář a ne  dodavatel podlah. Je podmíněn platností elektrorevize.

Pro zabezpečení kompletního a funkčního systému podlahoviny ESD je uzemňovací sada i uzemňovací páska nutným prvkem celé ESD podlahy.

Pokládka a uzemnňovací páska

Vše uvedeno v technickém listu.

• Dlaždice instalujte na rovný tvrdý povrch a nezapomeňte je nechat před pokládkou důkladně aklimatizovat (viz bod 2.5. v technickém listu).
• Křídou nakreslete čáru nebo pro vytvoření čar A-A a B-B použijte laser.
• Položte zemnící pásku (vyznačenou červeně). Pásku je třeba položit tak, aby byla pod středovou částí  všech dlaždic min. jedním směrem a zároveň vedla kolmo přes střed všech spojů, min. každé 4 kusy dlaždic. Zemnící pásku je také možné položit pod každou dlaždici oběma směry, tak, aby tvořila síť.
• Pro výpočet celkové délky zemnící pásky použijte tento vzorec:
  • Fortelock ESD: Celková plocha pokládky v m2 × 2,8.
    Například: 45 m2 × 2,8 = 126 m pásky a 2x zemnící sada. Pokud je páska vedena pod každou
    dlaždicí, je potřeba 4x násobek plochy v m2 zemnící pásky.
  • Fortelock XL ESD: Celková plocha pokládky v m2 × 2,2.
    Například 45 m2 × 2,2 = 99 m pásky a 2x zemnící sada. Pokud je páska vedena pod každou
    dlaždicí, je potřeba 3,1x násobek plochy v m2 zemnící pásky.
• Instalaci začněte od vchodu do místnosti a pokračujte s pokládkou dál ve tvaru pyramidy. Pomocí gumového kladiva (s černou nebo bílou hlavou dle barvy podlahy) sklepejte dlaždice dohromady. Začněte na rozích dlaždice a postupujte směrem k její středu. Je nezbytné, aby dlaždice byly udržovány ve vzájemné pravoúhlé pozici. Na dlaždice nevyvíjejte sílu, přiložte k sobě a jemně je spojte kladivem.
• Dlaždice nainstalujte běžným postupem a zajistěte, aby byly osazeny zemnící sady (dvě do 60 m2, jedna na každých dalších 30 m2). Je důležité, aby byla zemnící páska připojena k dlaždici se zemnícím kolíkem.
• Závěrečné řezy a doplnění obvodových dlaždic (viz bod 2.6 v technickém listu) proveďte až poté,  jakmile budou všechny dlaždice položeny. Ideálně po několika hodinách od aplikace. Při řezání obvodových dlaždic počítejte s mezerou 10 mm od jakéhokoliv pevného bodu (např. okolo sloupu, regálu a stěn). Tuto spáru je možno zakrýt soklovou lištou.
• Zemnící bod umístěte do rohů místnosti nebo podél stěn, abyste zabránili riziku zakopnutí.
• Po instalaci podlahu řádně vyčistěte (viz bod 3), abyste během testů vodivosti získali správné hodnoty. Pokud byla stávající podlaha již uzemněna, je nutné podlahu izolovat.
